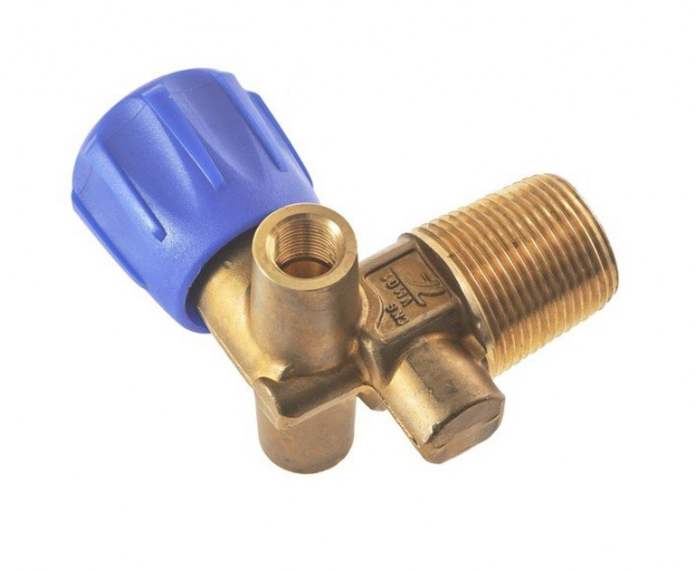

VÁLVULA MANUAL CILINDRO GNV
Las válvulas de depósito GNV tipo LIGHT están homologadas según la norma europea ECE R110 y según las normas ISO 15500.
Las válvulas manuales no ventiladas LIGHT han sido desarrolladas para los mercados más "sensibles al precio".
La válvula Light está equipada con un grifo manual y puede equiparse con una válvula de exceso de flujo y un dispositivo de seguridad integrado. (disco de ruptura más fusible térmico T-PRD).
DESCRIPCIÓN DE LOS DISPOSITIVOS
• Grifo manual
• Rosca de vástago de tipo cónico
• Presión máxima de trabajo 260 bar
• Válvula de exceso de flujo interna (opcional)
• Dispositivo de seguridad por sobrepresión (opcional)
• Dispositivo de seguridad por sobretemperatura (opcional)
• Aprobaciones E24 110R-000030 ISO 15500
Características técnicas |
| Tipo de producto: Válvula manual versión LIGHT |
| Material: latón estampado en caliente |
Peso: 0,35 kg |
| Presión máxima de trabajo: 26,0 MPa |
| Presión de prueba: 27,5 MPa con disco de ruptura (33,0 MPa sin disco) |
| Presión de colapso hidráulico:> 60MPa |
| Temperatura de funcionamiento: -40 ° C / 85 ° C |
| Presión de activación T-PRD: 108 ° C ± 6 ° C |
| Sección mínima para paso de gas T-PRD: 28,3 mm² |
| Tiempo de activación del T-PRD (con fuego directo): 10 seg. |
| Disco de ruptura, sección mínima de paso: 33,2 mm² |
| Disco de ruptura, presión de ruptura (a 20 ° C): 34 MPa ± 10% * |
| Grifo manual, sección mínima de paso de gas: 12,6 mm² |
| Grifo manual, par de cierre a 26 MPa: 3 ± 0,5 Nm |
| Grifo manual, ángulo de rotación: 900 ° (± 45 °) |
| Válvula de exceso de flujo, activación ΔP: 0,65 MPa |
| Conexión de tubería: M12x1 |

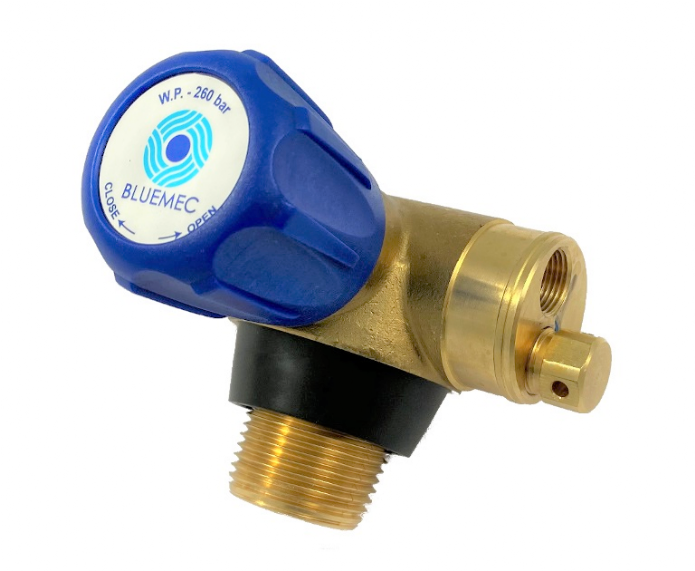

VÁLVULA MANUAL VENTILADA CILINDRO GNV
Las válvulas manuales VENTILADAS para depósito GNV están homologadas según la norma europea ECE R110 y según las normas ISO15500.
Nuestras válvulas ventiladas están equipadas con una válvula de cierre manual, una válvula de exceso de flujo y dispositivos de seguridad integrados (fusible térmico T-PRD y disco de ruptura).
DESCRIPCIÓN DE LOS DISPOSITIVOS
• Grifo manual
• Rosca de vástago de tipo cónico
• Presión máxima de trabajo 260 bar
• Válvula de exceso de flujo interna
• Dispositivo de seguridad por sobrepresión
• Dispositivo de seguridad por sobrecalentamiento
• Aprobaciones E24 110R-000030 ISO 15500
Características técnicas | Detalle / Valor | |
Tipo de producto: | Válvula manual ventilada | |
Material: | Latón estampado en caliente | |
Peso: | 0,65 kg | |
Presión máxima de trabajo: | 26,0 MPa | |
Presión de prueba: | 27,5 MPa con disco de ruptura (33,0 MPa sin disco) | |
Presión de colapso hidráulico: | > 100MPa | |
Temperatura de funcionamiento: | -40°C/85°C | |
Presión de activación T-PRD: | 108 °C ±6 °C | |
Tramo mínimo de paso de gas T-PRD: | 28.3 mm² | |
Tiempo de activación del T-PRD (con fuego directo): | 10 sec. | |
Disco de ruptura, sección de paso mínimo: | 33,2 mm² | |
Disco de ruptura, presión de ruptura (a 20 ° C): | 34 MPa ±10% * | |
Grifo manual, sección mínima de paso de gas: | 12,6 mm² | |
Grifo manual, par de cierre a 26 MPa: | 3 ± 0,5Nm | |
Grifo manual, ángulo de rotación: | 900° (±45°) | |
Válvula de exceso de flujo, activación ΔP: | 0,65 MPa | |
Conexión de tubería: | M12x1 | |

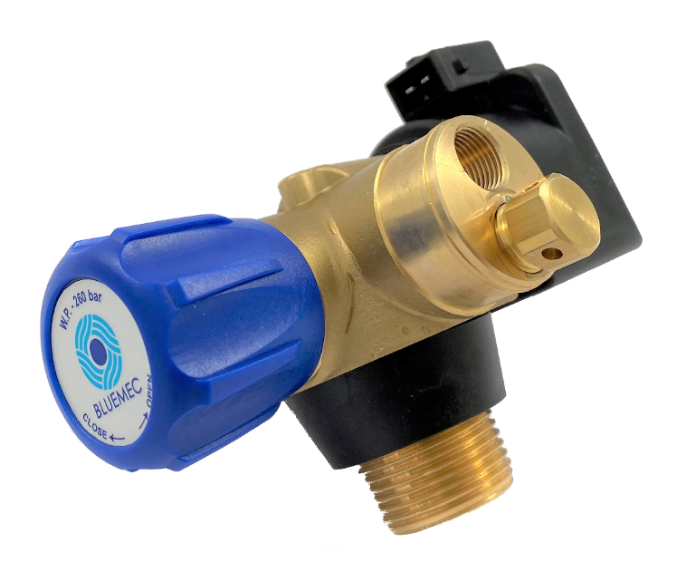

VÁLVULA AUTOMÁTICA VENTILADA CILINDRO GNV
Las válvulas de cilindro GNV automáticas (eléctricas) están homologadas según la norma europea ECE R110 y según las normas ISO-15500.
Están equipados con válvula de cierre manual, válvula de exceso de flujo y válvula solenoide, dispositivos de seguridad integrados (fusible térmico T-PRD y disco de ruptura).
DESCRIPCIÓN DE LOS DISPOSITIVOS
• Electroválvula de 12V (24V opcional)
• Grifo manual
• Rosca de vástago de tipo cónico
• Presión máxima de trabajo 260 bar
• Válvula de exceso de flujo interna (opcional)
• Dispositivo de seguridad por sobrepresión
• Dispositivo de seguridad por sobrecalentamiento
• Aprobaciones E24 110R-000030 ISO 15500
Característica | Detalle / Valor | |
Tipo de producto: | Válvula automática para tanque de GNC ventilada | |
Material: | Latón estampado en caliente | |
Peso: | 1,10 kg | |
Presión máxima de trabajo: | 26,0 MPa | |
Presión de prueba: | 27,5 MPa con disco de ruptura (33,0 MPa sin disco) | |
Presión de colapso hidráulico: | > 100MPa | |
Temperatura de funcionamiento: | -40°C/85°C | |
Presión de activación T-PRD: | 108 °C ±6 °C | |
Tramo mínimo de paso de gas T-PRD: | 28.3 mm² | |
Tiempo de activación del T-PRD (con fuego directo): | 10 sec. | |
Disco de ruptura, sección de paso mínimo: | 33,2 mm² | |
Disco de ruptura, presión de ruptura (a 20 ° C): | 34 MPa ±10% * | |
Grifo manual, sección mínima de paso de gas: | 12,6 mm² | |
Grifo manual, par de cierre a 26 MPa: | 3 ± 0,5Nm | |
Grifo manual, ángulo de rotación: | 900° (±45°) | |
Válvula de exceso de flujo, activación ΔP: | 0,65 MPa | |
Conexión de tubería: | M12x1 | |
Electroválvula, sección mín. paso de gas: | 21.6 mm² | |
Electroválvula, tensión de bobina: | 12 V DC | |
Electroválvula, potencia bobina: | 15W | |
Electroválvula, apertura ΔP: | 26 MPa a 8 V | |
