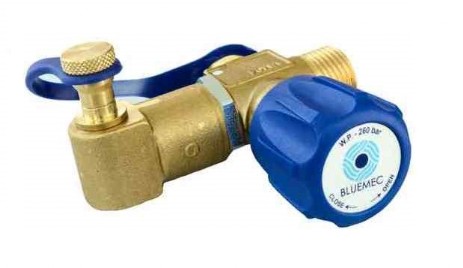

VÁLVULA DE LLENADO DE GNV mod. PICO
Las válvulas de llenado manuales GNV tipo PICO están homologadas según la norma europea ECE-R110.
DESCRIPCIÓN DE LOS DISPOSITIVOS
• Grifo manual
• Rosca de vástago de tipo cónico
• Presión máxima de trabajo 260 bar
Características técnicas |
Material: latón estampado en caliente y mecanizado CNC |
Peso:1,0 kg |
Tipo de producto: Toma de carga manual con PICO |
| Presión máxima de trabajo: 26,0 MPa Presión de prueba: 27,5 MPa Presión de resistencia hidráulica: 100 MPa |
Temperatura de funcionamiento: -40 ° C / 120 ° C
Temperatura de activación PRD: + 108 ° C +/- 6 ° C |
Sección de grifo mínima Área mínima de paso de gas (dentro de la válvula): 12,6 mm |
Grifo: Par de accionamiento a 36 MPa: 3 +/- 0,5 Nm Ángulo de apertura-cierre (correspondiente a 2,5 rotaciones): 900 ° (+/- 45 ° C) |
Conexiones: M12x1 1/8 ”NPT |
Aprobaciones: ECE R110 - ENARGAS NAG 415/417 - ISO-15500 |

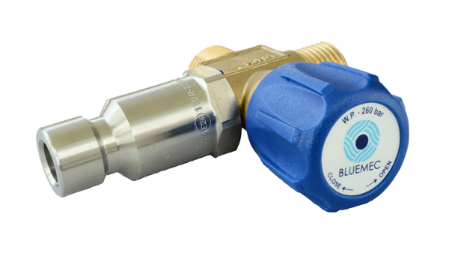

VÁLVULA LLENADO GNV mod. NGV1
Válvula de llenado manual tipo NGV1
Las tomas de carga manual GNV tipo NGV1 están homologadas según la norma europea ECE-R110.
DESCRIPCIÓN DE LOS DISPOSITIVOS
• Grifo manual
• Rosca de vástago de tipo cónico
• Presión máxima de trabajo 260 bar
• Válvula de exceso de flujo interna (opcional)
• Dispositivo de seguridad por sobrepresión (opcional)
• Dispositivo de seguridad por sobretemperatura (opcional)
• Aprobaciones E24 110R-000030 ISO 15500
Características técnicas |
| Material: latón estampado en caliente y mecanizado CNC |
Peso: 1,0 kg |
| Presión máxima de trabajo: 26,0 MPa |
| Temperatura de funcionamiento: -40 ° C / 120 ° C |
| Área mínima de paso de gas (dentro de la válvula): 12,6 mm2 |
| Par de accionamiento a 36 MPa: 3 +/- 0,5 Nm |
| Ángulo de apertura-cierre (correspondiente a 2,5 rotaciones): 900 ° (+/- 45 ° C) |
| Válvula de retención: sí |
| Conexión de tubos de salida: M12x1 |
| Conexión de manguera externa: 1/2 G |
| Aprobaciones: ECE R110 - ENARGAS NAG 415/417 - ISO-15500 |
